[์šธํŠธ๋ผ๊ฒŒ์ด์ง€] Ultragauge ์„ค์น˜ ๋ฐ ์„ธํŒ…(์„ค์ •)๋ฐฉ๋ฒ• (Ft.๋ฉ”๋‰ด์–ผ)

728x90
๋ฐ˜์‘ํ˜•
728x90



๋ฏธ๋‹ˆ์ฟ ํผ 2์„ธ๋Œ€ R๋ฐ”๋””๋ฅผ
์šด์šฉํ•˜๋ฉด์„œ, ์ œ์ผ ๋ถ€์กฑํ–ˆ๋˜ ๋ถ€๋ถ„์€

์ฐจ๋Ÿ‰์˜ ๊ฐ์ข… ์ •๋ณด๋ฅผ ์ˆœ์ •์ƒํƒœ์—์„œ
๋ณผ ์ˆ˜ ์—†๋‹ค๋Š” ์ .

์˜ˆ๋ฏผํ•˜๊ณ  ์—ด๋ฐ›์€ ์ฐจ๋Ÿ‰์ด๋‹ค ๋ณด๋‹ˆ
์ˆ˜์‹œ๊ณ  ์ฒดํฌํ•ด์•ผ ํ•˜๋Š”๋ฐ..

์ผ๋ฐ˜์ ์ธ ๊ฒŒ์ด์ง€๋ฅ˜๋“ค๋กœ๋Š” ๊ฐ€์„ฑ๋น„๊ฐ€ ์•ˆ๋‚˜๋ณด๊ณ
๊ฒฐ๊ณผ์ ์œผ๋กœ ๋ฉ€ํ‹ฐ๊ฒŒ์ด์ง€๊ฐ€ ๋‹ต!

๊ตฌ๋งค, ์„ค์น˜, ์„ธํŒ…ํ•˜๋ฉด์„œ์˜ ๋‹ต๋‹ตํ•œ ์ ์„ ๊ธฐ๋กํ•˜๊ณ
ํ”์ ์„ ๋‚จ๊ฒจ๋†“์Šต๋‹ˆ๋‹ค.





์ง€์ธ์˜ ๋‚˜๋ˆ”์œผ๋กœ ์„ค์น˜ํ–ˆ๋˜
์Šค์บ”๊ฒŒ์ด์ง€ ์ œํ’ˆ
SCANGAUGE

๋‚˜๋ฆ„ ์œ ์šฉํ•˜๊ฒŒ ๊ฐ์ข…์ •๋ณด๋ฅผ ์ถœ๋ ฅํ•˜๊ณ
ํ•œ๋ˆˆ์— 4๊ฐ€์ง€ ํ•ญ๋ชฉ์„ ๋ณผ ์ˆ˜ ์žˆ๋‹ค๋Š” ์žฅ์ 











์ขŒ์ธก์ƒ๋‹จ - ํก๊ธฐ์˜จ
์šฐ์ธก์ƒ๋‹จ - ์—”์ง„์˜ค์ผ์••

์ขŒ์ธกํ•˜๋‹จ - ์œ ์˜จ
์šฐ์ธกํ•˜๋‹จ - ์ˆ˜์˜จ

๋ชจ๋‹ˆํ„ฐ ์ƒ‰์ƒ๋„ ๋ฉ”๋‰ดํ•ญ๋ชฉ๋„
๋‹ค์–‘ํ•˜๊ฒŒ ์„ค์ •๊ฐ€๋Šฅํ•œ ์ œํ’ˆ
์ž˜ ์‚ฌ์šฉํ•˜๊ณ  ์ง€์ธ์—๊ฒŒ ๋‚˜๋ˆ”











์•„๋งˆ์กด์—์„œ ์กฐ์ฐจ ํŒ๋งคํ•˜์ง€ ์•Š๋Š”
์šธํŠธ๋ผ๊ฒŒ์ด์ง€.

์˜ค์ง ๋ณธ์‚ฌ ๊ณตํ™ˆ์—์„œ๋งŒ ํŒ๋งคํ•˜๋Š” ์ œํ’ˆ
๋ˆ„๊ฐ€ ๋ด๋„ ๊ณต๋Œ์ด๊ฐ€ ๋งŒ๋“  ํ™ˆํŽ˜์ด์ง€์™€ ์šธํŠธ๋ผ๊ฒŒ์ด์ง€์˜ ๋””์ž์ธ











๋ฐ•์Šค ํ’€ํŒจํ‚ค์ง€์˜ ์ƒํƒœ
๊ฑฐ์น˜๋Œ€์™€ ๋ณธ์ฒด, ๊ทธ๋ฆฌ๊ณ  ํ†ตํ•ฉ์œผ๋กœ ์—ฐ๊ฒฐ๋œ OBD











์šธํŠธ๋ผ๊ฒŒ์ด์ง€์˜ ๊ทœ๊ฒฉ
๊ทธ๋ฆฌ๊ณ  ๋’ท๋ฉด์— ๋ณด๋ฉด ๋ฒ„ํŠผ์ด 3๊ฐ€์ง€๊ฐ€ ์žˆ์–ด์š”.

MENU, UP, DOWN
๋ฉ”๋‰ด๋ฒ„ํŠผ์ด ์ผ์ข…์˜ ์—”ํ„ฐ ์—ญํ•











์ฐจ๋Ÿ‰์— OBD๋ฅผ ์—ฐ๊ฒฐํ•˜๋ฉด
์ž๋™์œผ๋กœ ์Šค์บ”ํ•ฉ๋‹ˆ๋‹ค.

๋ฒ„์ „์€ 1.2 ๋ฒ„์ „๊ณผ 1.4๋ฒ„์ „์ด ์žˆ๋Š”๋ฐ
์ €๋Š” 1.2๋ฒ„์ „

๋ฒ„์ „์˜ ์ฐจ์ด๋Š” ๋ชจ๋‹ˆํ„ฐ์— ์ถœ๋ ฅํ•˜๋Š” ํ•ญ๋ชฉ๋“ค์˜ ๋‹ค์–‘ํ™”











์•Œ๋žŒ์„ ์„ค์ •ํ•ด ๋†“์œผ๋ฉด ์•Œ๋žŒ๋„ ์šธ๋ฆฌ๊ณ
์†Œ๊ฑฐํ•  ์ˆ˜๋„ ์žˆ์–ด์š”.

์˜ˆ๋ฅผ ๋“ค์–ด ์ฐจ๋Ÿ‰์˜ ์—๋ŸฌํดํŠธ๊ฐ€ ๋œจ๋ฉด ์•Œ๋žŒ๊ณผ ํ•จ๊ป˜ ๋‚ด์šฉ์ด ๋œจ์ฃ .

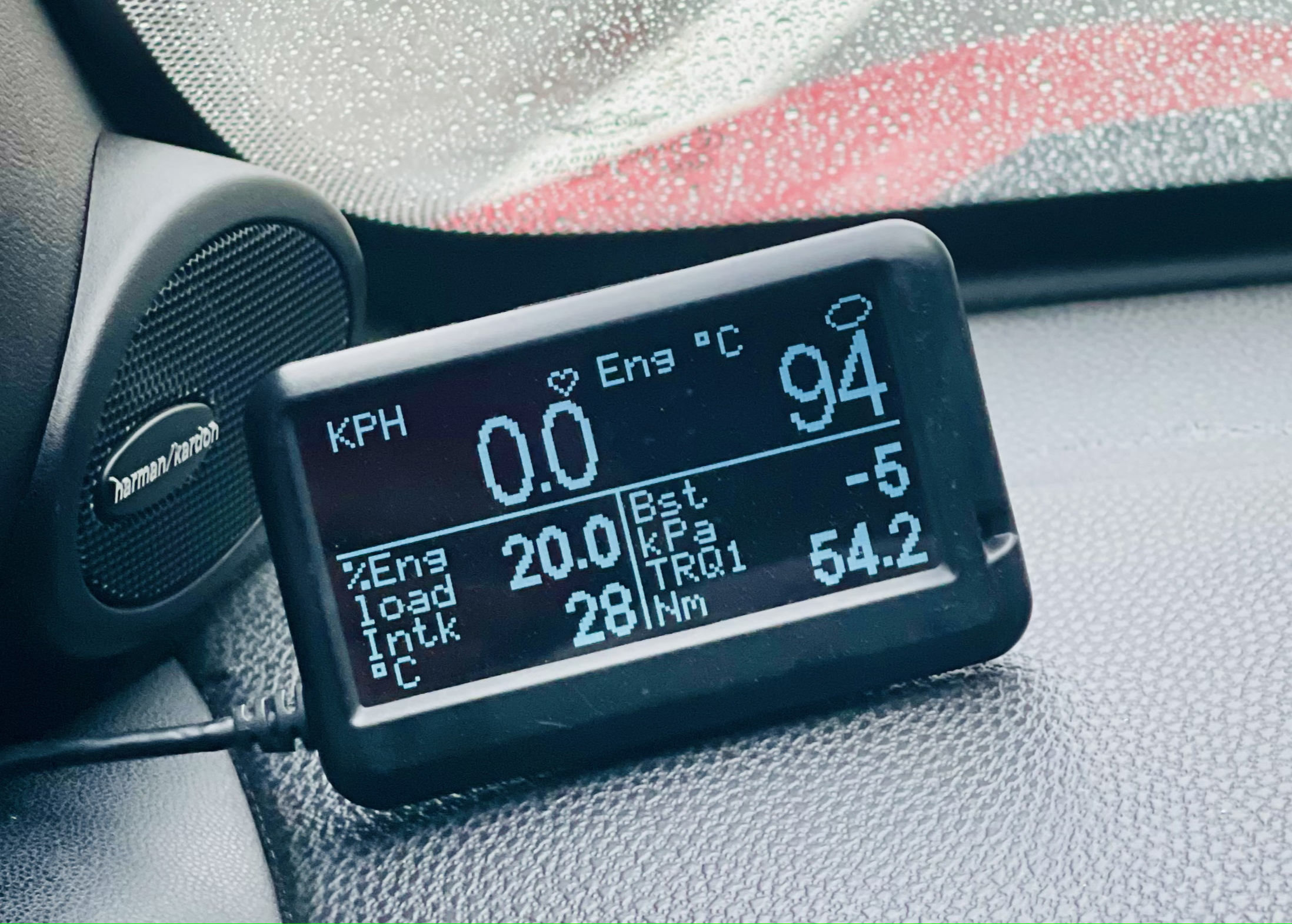

๊ธฐ๋ณธ์ ์œผ๋กœ ํ™”๋ฉด์— ์ด 8๊ฐ€์ง€ ํ•ญ๋ชฉ์„
๋ณด์—ฌ์ฃผ์ง€๋งŒ ์ €๋Š” 6๊ฐ€์ง€ ํ•ญ๋ชฉ์œผ๋กœ ์„ค์ •

4๊ฐ€์ง€ ๋˜๋Š” 2๊ฐ€์ง€๋กœ๋„ ํ•  ์ˆ˜ ์žˆ์–ด์š”.

KPH - ์†๋„
Eng - ์ˆ˜์˜จ
% Engload - ์—”์ง„๋ถ€ํ•˜
Bst kPt - ๋ถ€์ŠคํŠธ
Intk - ํก๊ธฐ์˜จ
TRQ1 - ํ† ํฌ











ํŒจํ‚ค์ง€๊ธฐ ํฌํ•จ๋œ ๊ฑฐ์น˜๋Œ€๊ฐ€ ์žˆ์ง€๋งŒ
๋ฏธ๋‹ˆ ์ „์šฉ ๊ฑฐ์น˜๋Œ€๋ฅผ ํ™œ์šฉํ•˜์—ฌ ์œ„์™€ ๊ฐ™์ด ์„ค์น˜

KPH - ์†๋„
Eng - ์ˆ˜์˜จ
RPM - ์•Œํ”ผ์—
Intk - ํก๊ธฐ์˜จ
Bst kPt - ๋ถ€์ŠคํŠธ
CatS B1S1 - ๋ฐฐ๊ธฐ์˜จ

์ด 8ํŽ˜์ด์ง€๊ฐ€ ์žˆ๋Š”๋ฐ
๊ฐ ํŽ˜์ด์ง€๋งˆ๋‹ค ์›ํ•˜๋Š” ์„ธํŒ…์„ ํ•  ์ˆ˜ ์žˆ๋Š” ์žฅ์ 

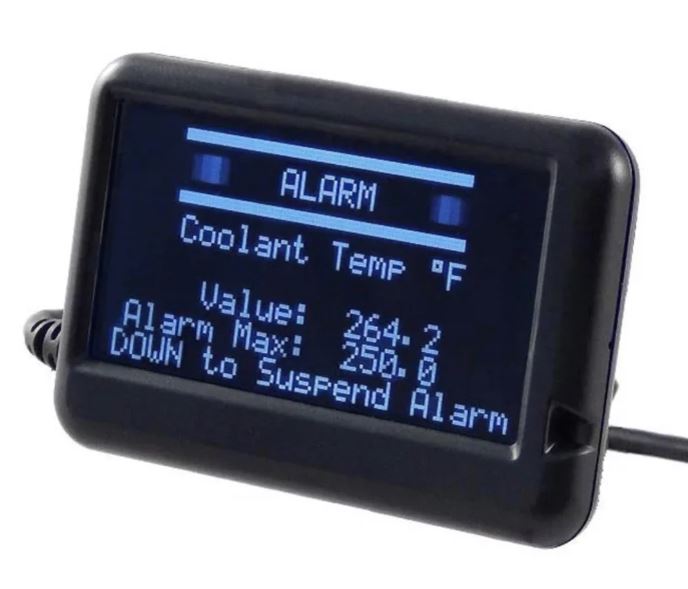

์ฃผํ–‰ ์ค‘์—” ์ฐจ๋Ÿ‰์˜ ๊ฒฝ๊ณ ๋“ฑ์ด ๋œจ๋ฉด
์•Œ๋žŒ์Œ๊ณผ ํ•จ๊ป˜ ์—๋ŸฌํดํŠธ ์ฝ”๋“œ๋ฒˆํ˜ธ๊ฐ€ ๋– ์š”.

์•Œ๋žŒ์€ ์ง€์†์ ์œผ๋กœ ๋‚˜์ง€๋งŒ, ์•Œ๋žŒ์Œ์ด ๋‚  ๋•Œ ํ›„๋ฉด
DOWN ๋ฒ„ํŠผ์„ ๋ˆ„๋ฅด๋ฉด ์‹œ๋™์˜คํ”„๊นŒ์ง€ ์•Œ๋žŒ์ด ์•ˆ ์™€์š”.

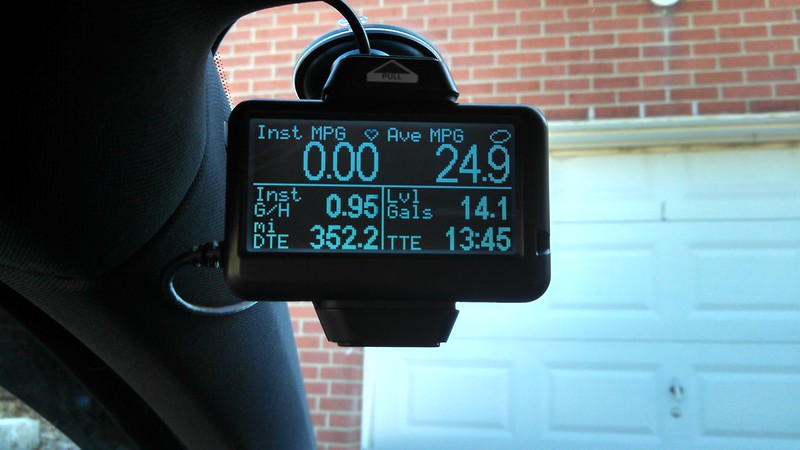

์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ์„ค์น˜ ์ฐธ๊ณ ์‚ฌ์ง„
ultra-gauge
ultragauge

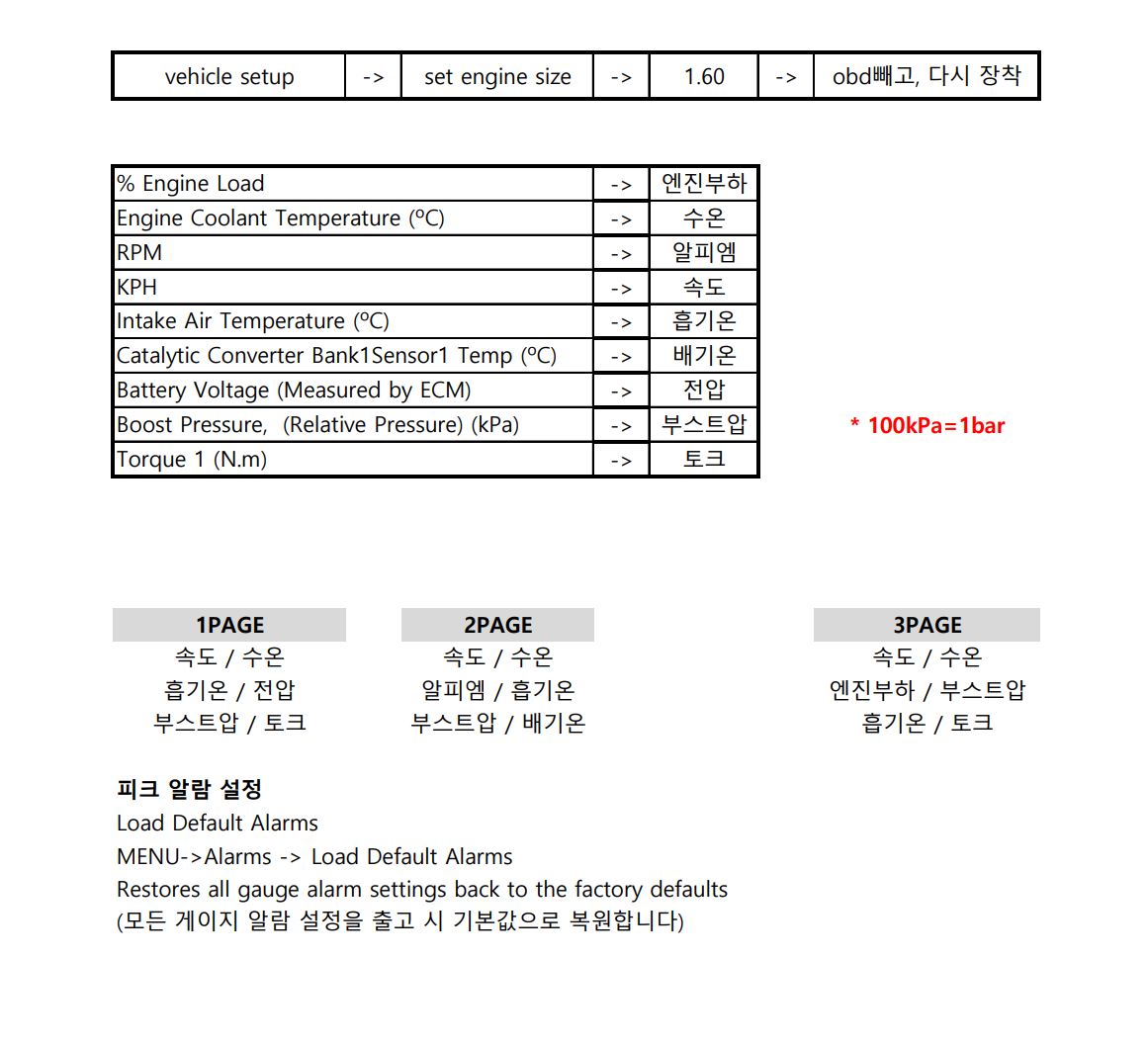

OBD์—ฐ๊ฒฐํ•˜๊ณ  ์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ์ดˆ๊ธฐํ™”๋ฉด์—์„œ
ํ›„๋ฉด ๋ฉ”๋‰ด ๋ฒ„ํŠผ ํด๋ฆญํ•˜๊ณ
vehicle setup -> ๋“ค์–ด๊ฐ€์„œ
set engine size -> ์—”์ง„์šฉ๋Ÿ‰ ์„ค์ •
(์˜ˆ, 1600cc ๋ฉด 1.60)
์—ฐ๋ฃŒํƒฑํฌ ์šฉ๋Ÿ‰๋„ ์„ค์ •ํ•ด ์ฃผ๋ฉด ๋.









์›Œ๋‚™ ๋งŽ์€ ํ•ญ๋ชฉ๋“ค์ด ์žˆ์ง€๋งŒ
๊ธฐ๋ณธ์ ์œผ๋กœ ์ œ์ผ ๋งŽ์ด ์‚ฌ์šฉํ•˜๋Š” ํ•ญ๋ชฉ๋“ค๋งŒ
๊ฐ„์ถ”๋ ค์„œ ๊ฐœ์ธ์ ์œผ๋กœ ๋งŒ๋“ค์—ˆ์–ด์š”.

์•„๋ž˜๋Š” ์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ๊ณตํ™ˆ์—์„œ ์ œ๊ณตํ•˜๋Š” ๋งค๋‰ด์–ผ
๊ทธ๋ฆฌ๊ณ  ์ง์ ‘ ๊ฐ€๊ณตํ•œ ๋ฉ”๋‰ด์–ผ ์ฒจ๋ถ€์ž…๋‹ˆ๋‹ค.









(์˜๋ฌธ) Ultra_Gauge_EM_Plus_v1.2_5_7_20.pdf
2.10MB
(ํ•œ๊ธ€) ์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ์„ค์ •๊ฐ’_20240520.pdf
0.14MB

๋งˆ์Œ๊ป ๊ณต์œ ํ•ด ์ฃผ์‹œ๊ณ , ์ถœ์ฒ˜๋Š” ๋‚จ๊ฒจ์ฃผ์„ธ์š”.
์ตœ์†Œํ•œ์˜ ๋งค๋„ˆ๊ฐ€ ์‚ฌ๋žŒ์„ ๋งŒ๋“ญ๋‹ˆ๋‹ค!









https://ultra-gauge.com/customer_support/knowledgebase.php



UltraGauge Technical Support Help Desk - Knowledgebase

Check Engine Light   Be sure that the ignition is in the RUN position, engine off, when reading or clearing trouble cod...

ultra-gauge.com

์ƒ๊ธฐ ์‚ฌ์ดํŠธ๋Š” ์šธํŠธ๋ผ๊ฒŒ์ด์ง€์—์„œ ์ œ๊ณตํ•˜๋ฉด
๊ธฐํƒ€ ๋ฌธ์˜์‚ฌํ•ญ ๊ด€๋ จ ๋‚ด์šฉ













https://youtu.be/8Shxnb74b04?si=P0Z4qGVaK4ns9Jxs&t=154

์ƒ๊ธฐ ๋‚ด์šฉ์€ ์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ์„ค์น˜ ๋ฐ ์„ค์ • ์˜์ƒ









์ด์ƒ, ์šธํŠธ๋ผ๊ฒŒ์ด์ง€ ์„ค์น˜ ๋ฐ ์„ค์ • ๊ด€๋ จ ํ›„๊ธฐ๋ฅผ
๋‚จ๊ฒจ๋†“์Šต๋‹ˆ๋‹ค.

์ฒ˜์Œ์— ์„ค์ •ํ•˜๋Š”๋ฐ ๋„ˆ๋ฌด ๋‹ต๋‹ตํ–ˆ๋˜ ๋งˆ์Œ์„ ๋‹ค๋ฅธ ๋ถ„๋“ค์€
๋‹ต๋‹ตํ•ดํ•˜์ง€ ์•Š์œผ์…จ์œผ๋ฉด ํ•˜๋Š” ๋งˆ์Œ์— ๊ธฐ๋กํ•ด ๋†“์Šต๋‹ˆ๋‹ค.
