[벨플로팅 디스크로터 교환장착] 미니쿠퍼 2세대 R59S (Ft. EBC 옐로우패드)

728x90



왜! 안 좋은 건 한 번에 오는 건지 ㅜㅠ
이번엔 하체 브레이크 관련 올교체 작업기



프런트 디스크로터 교체
전륜 브레이크 패드 교체
후륜 브레이크 패드 교체
브레이크 DOT4 오일 교체

캘리퍼는 브렘보 F40

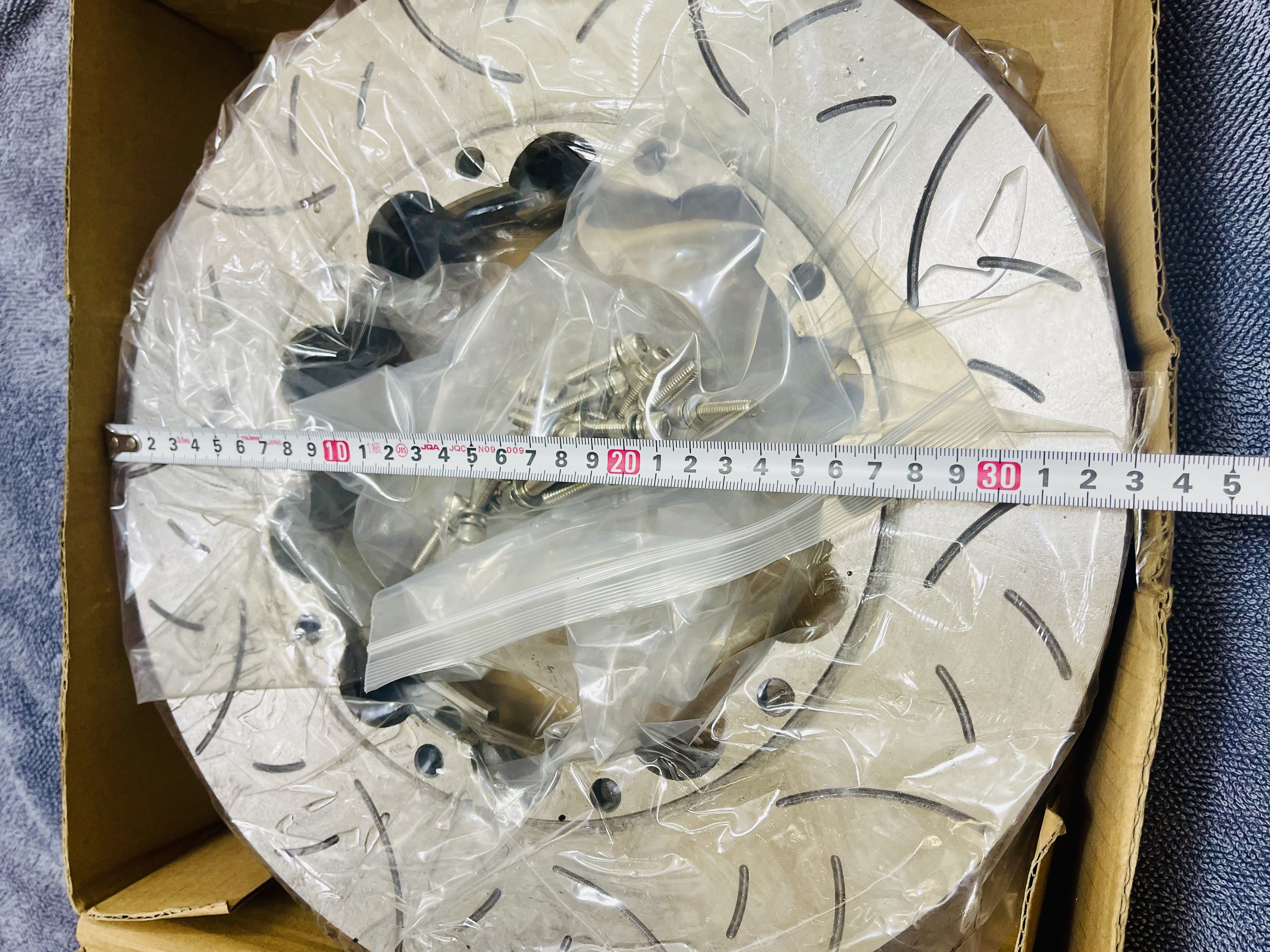

디스크는 주문 제작형 330MM











부속품까지 미리 주문을 하고
준비해 놓고











브레이크 패드는
EBC BRAKES
YELLOW STAFF

옐로 스태프 준비

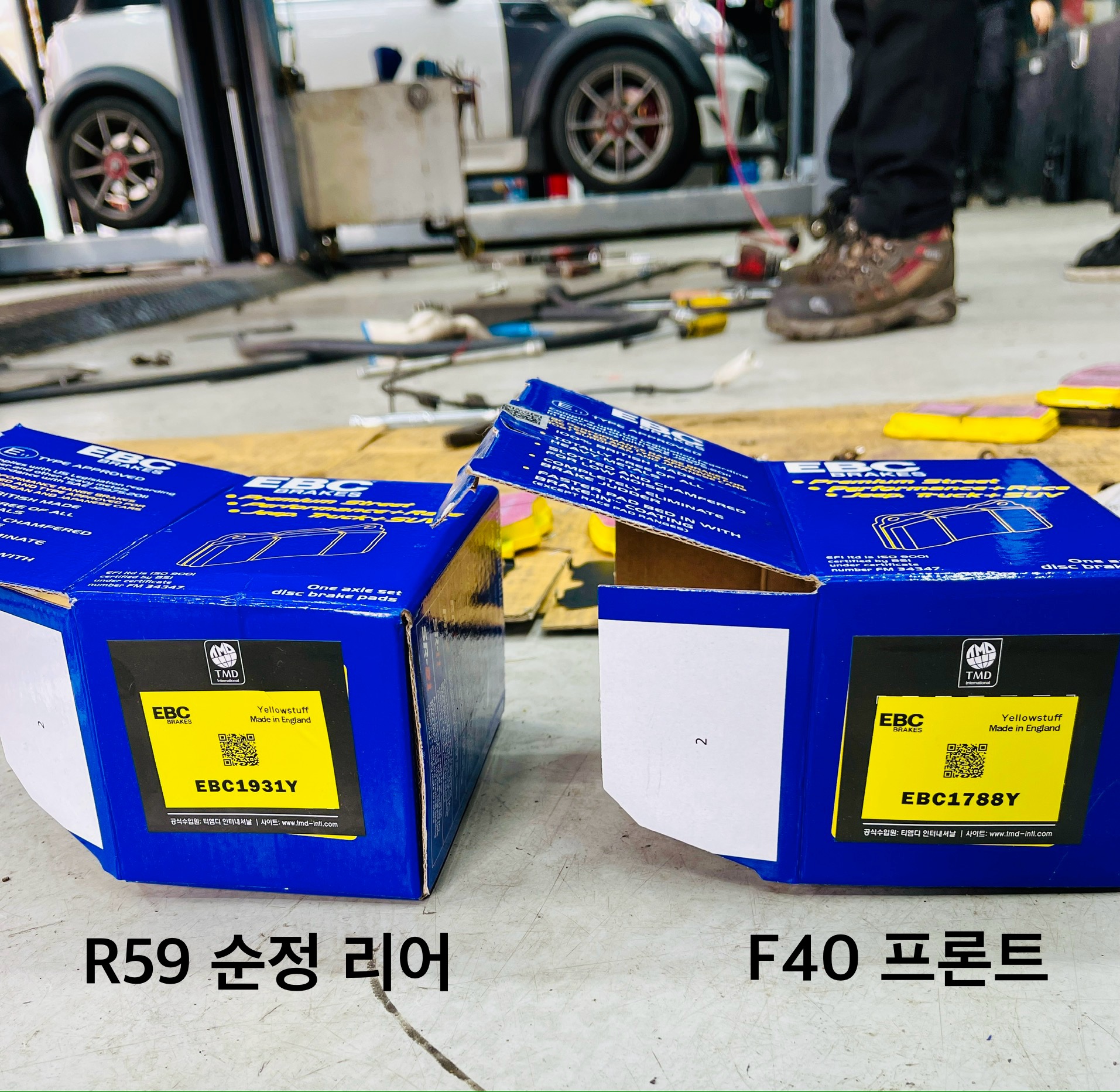

* EBC 1931Y (후륜패드)

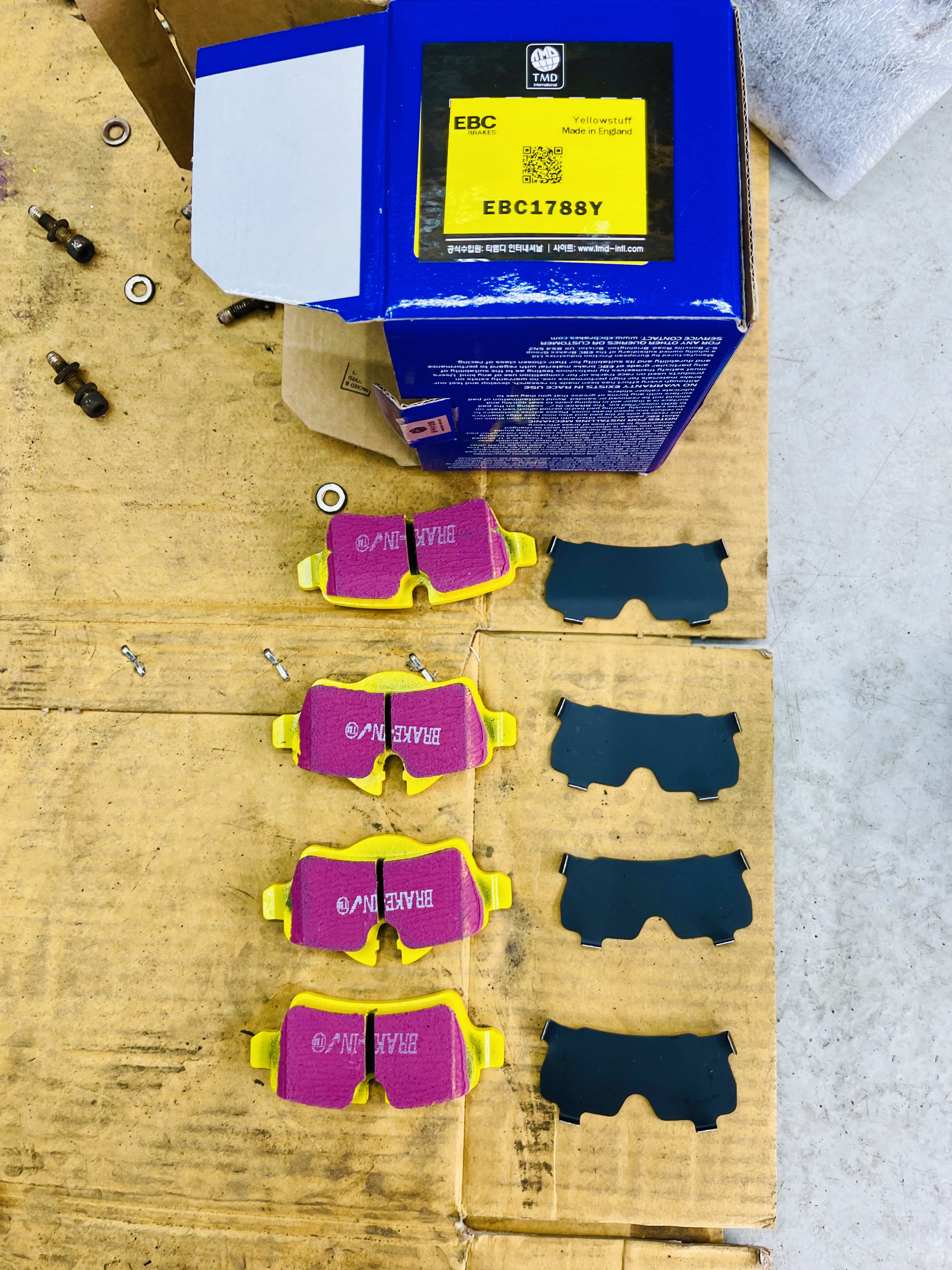

* EBC 1788Y or EBC 1140Y (전륜패드)
* EBC 후륜센서 (EFA104)

미니쿠퍼 2세대 R바디 브레이크 패드

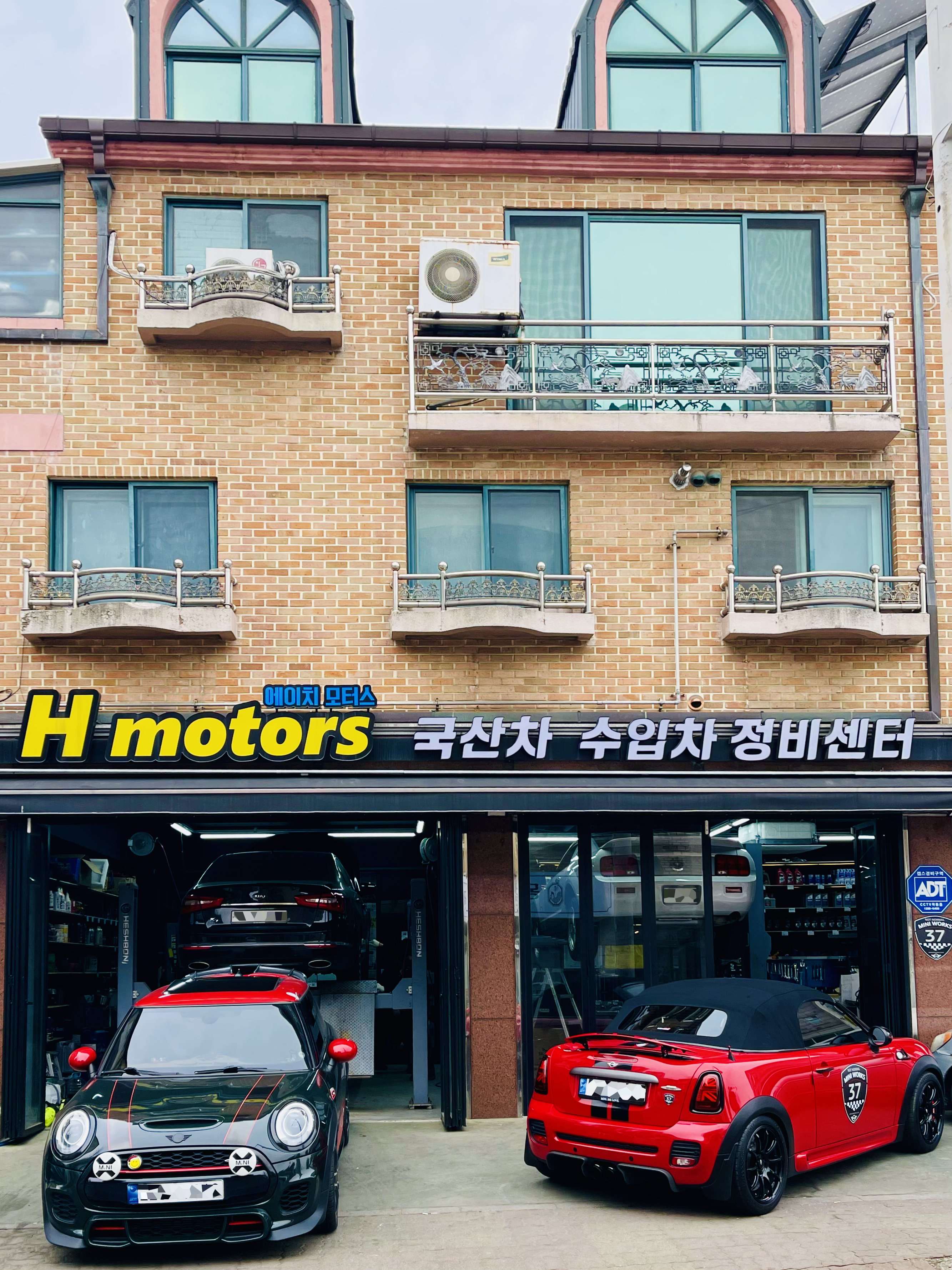

역시나 작업은 H모터스

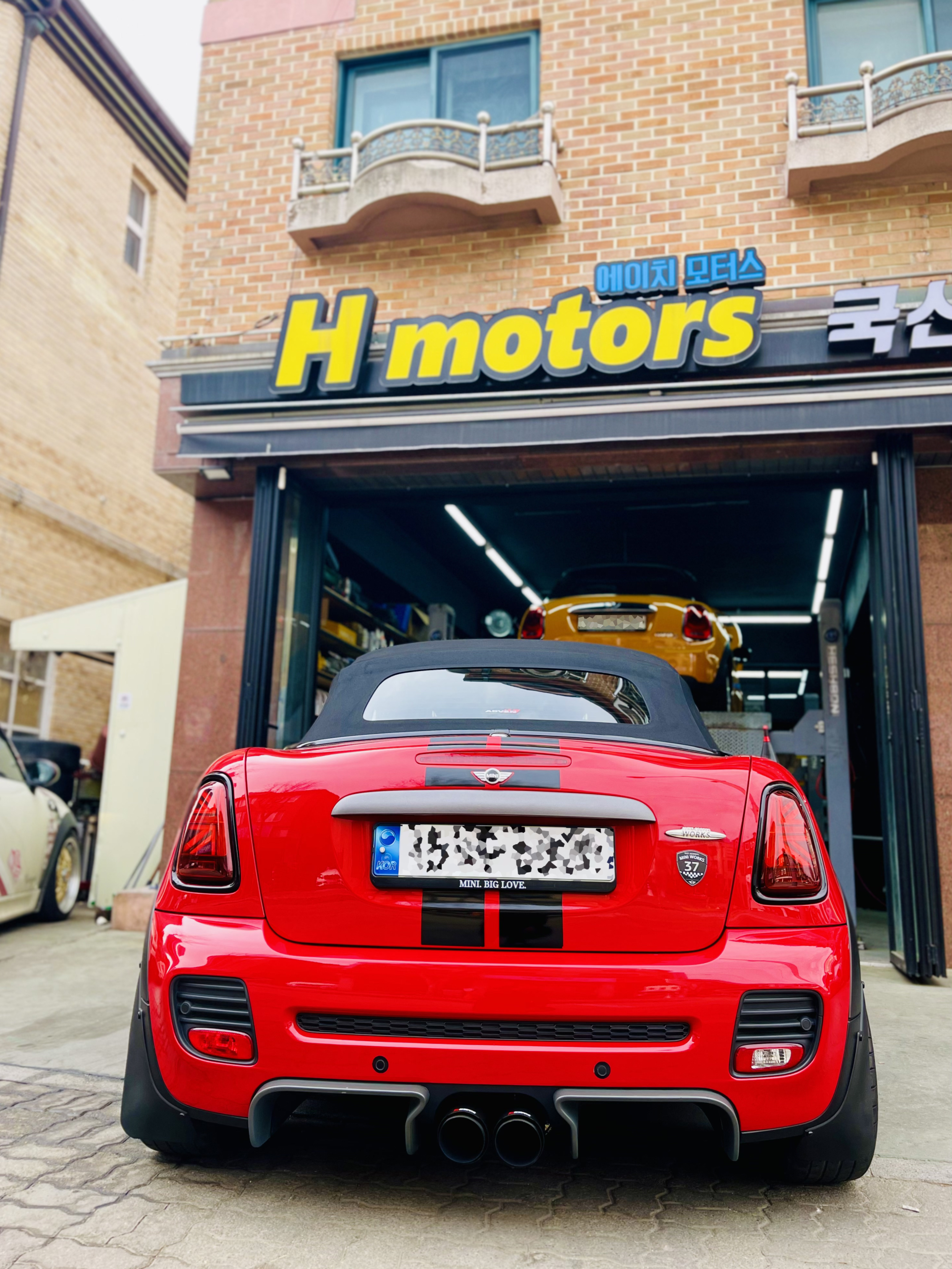

일산, 킨텍스 근처 위치
엔진오일 맛집

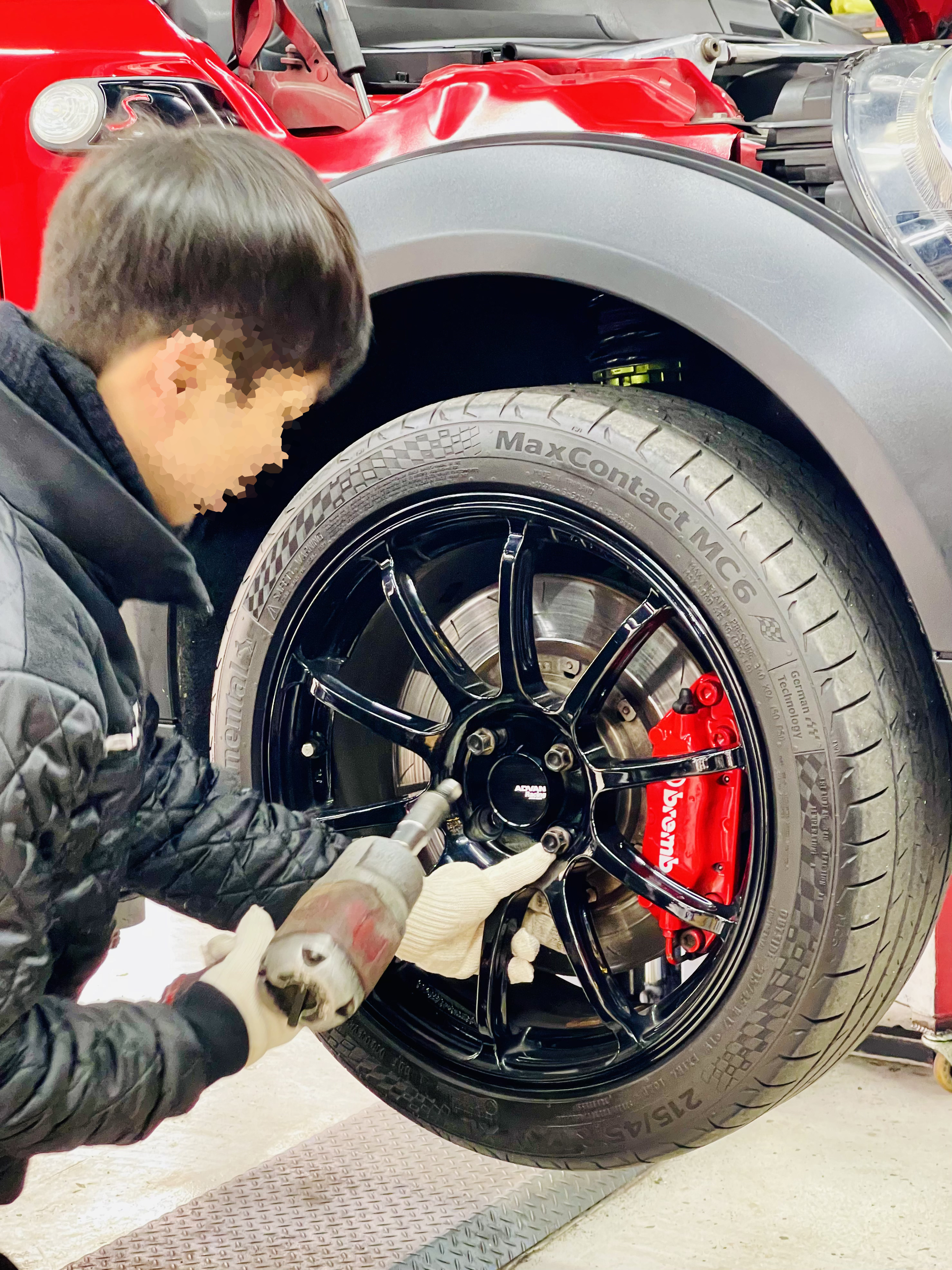

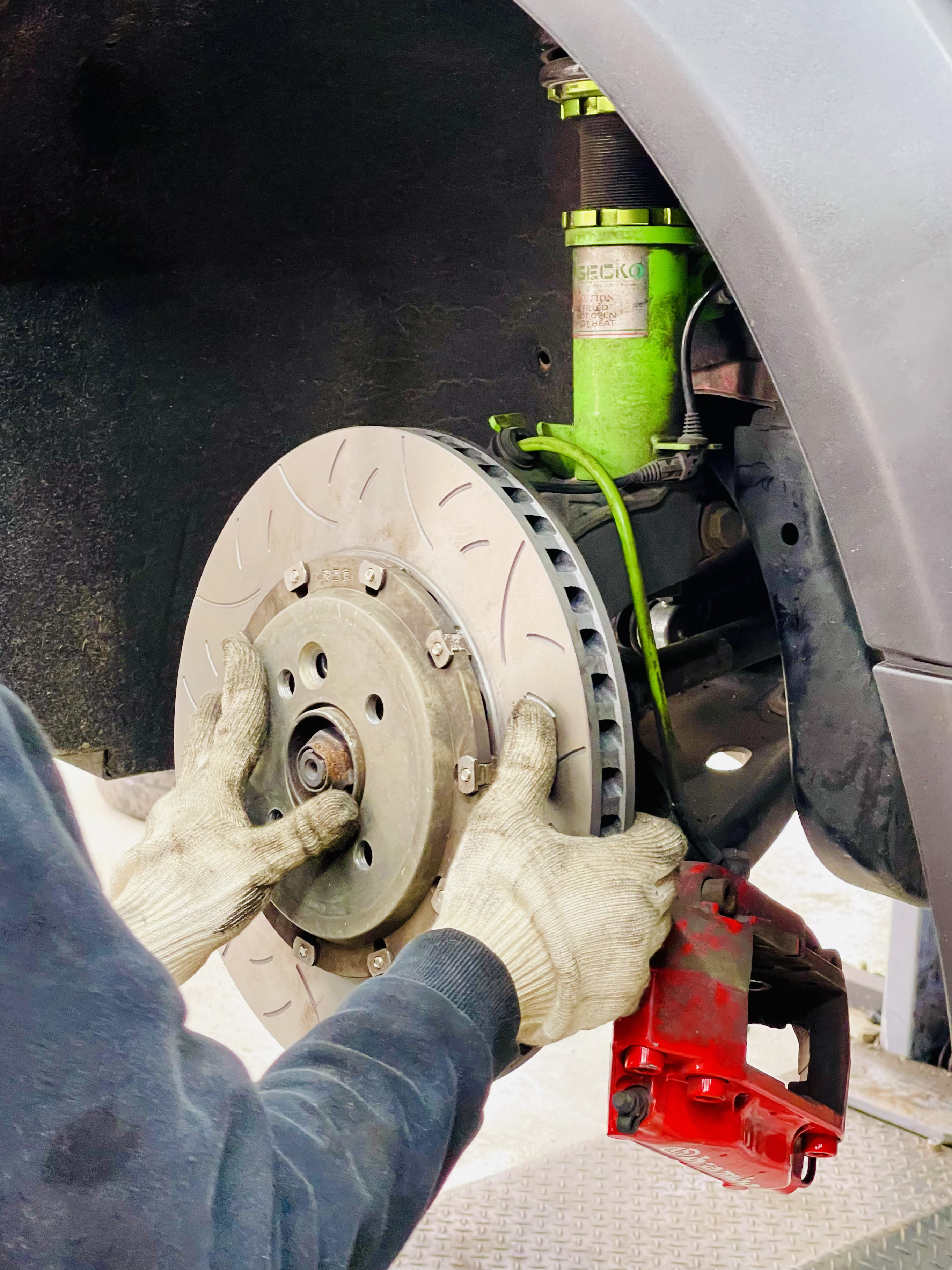

작업을 위해 빠르게 탈거를 합니다.











후륜도 대용량 확정형
디스크 로터

후륜은 브레이크 패드만 교체











공중부양으로 준비하고











타이어도 이제 곧 교체해야 하고 ㅜㅠ

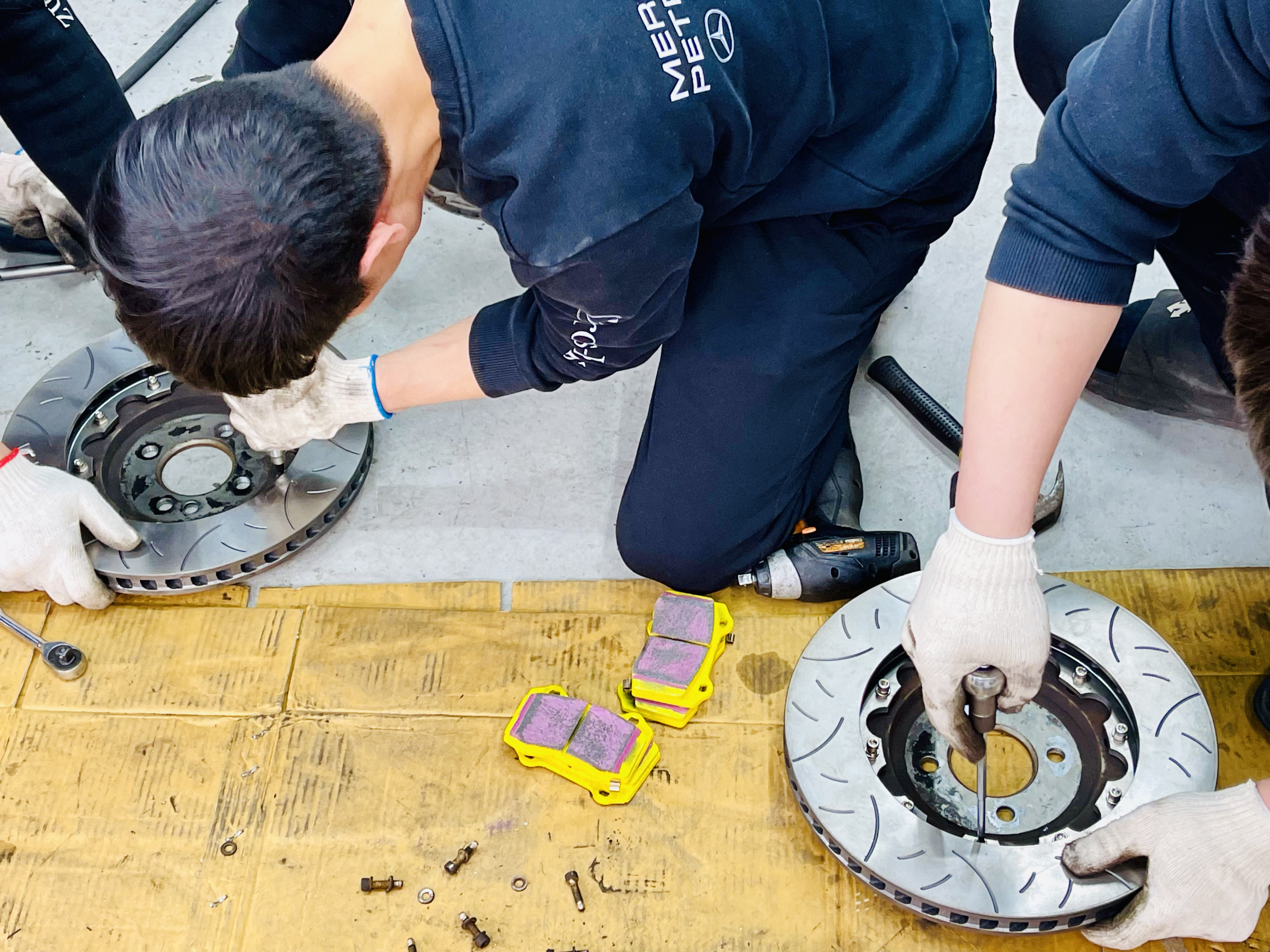

주문한 디스크 로터에는 기존에 사용하던 패드 말고
새로운 브레이크 패드를 넣어줘야

길들이기 가능해서 사포로 살살 문질러주고

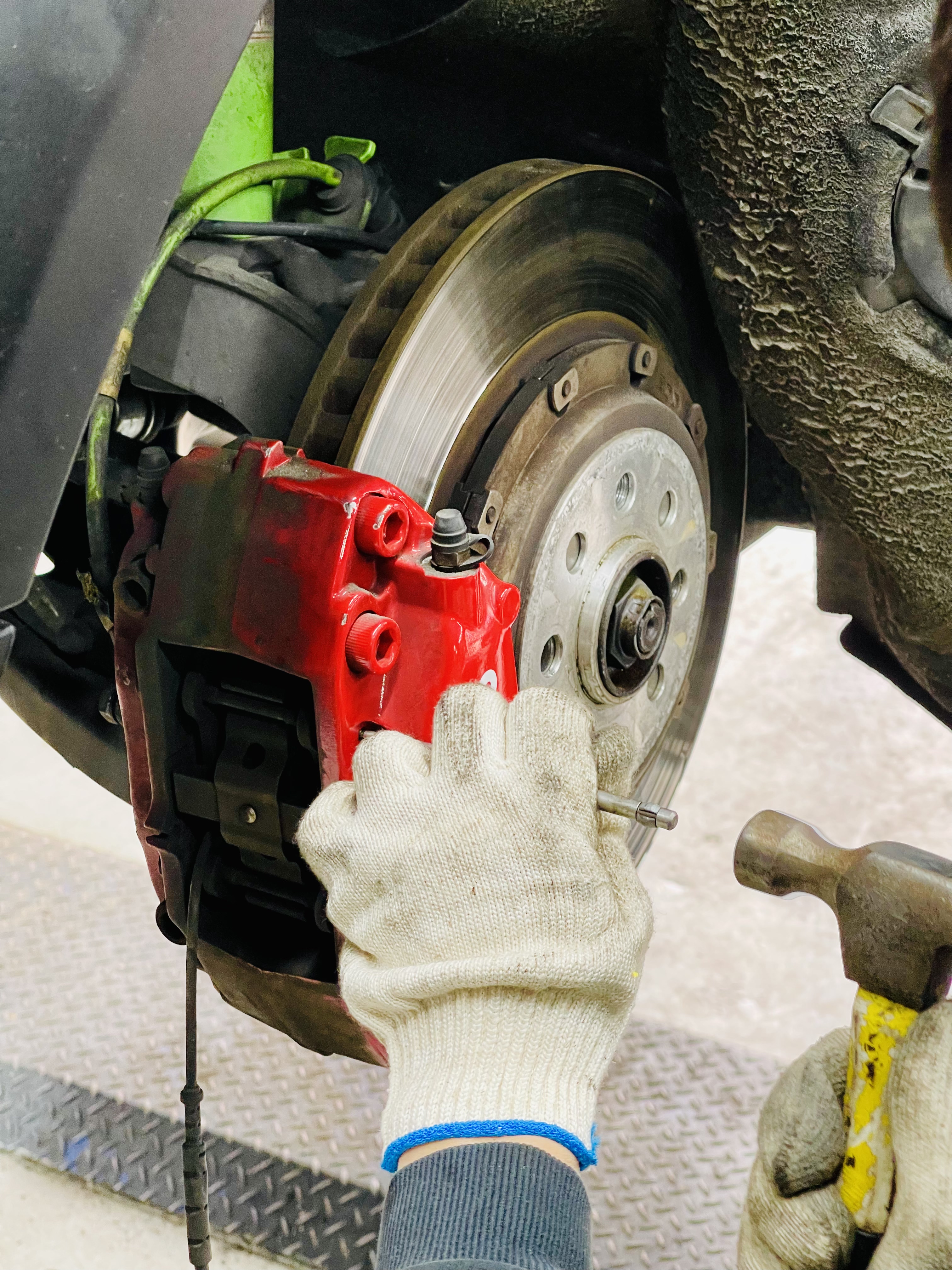

브렘보 캘리퍼 탈거하고









기존 패드는 페로도 DS2500

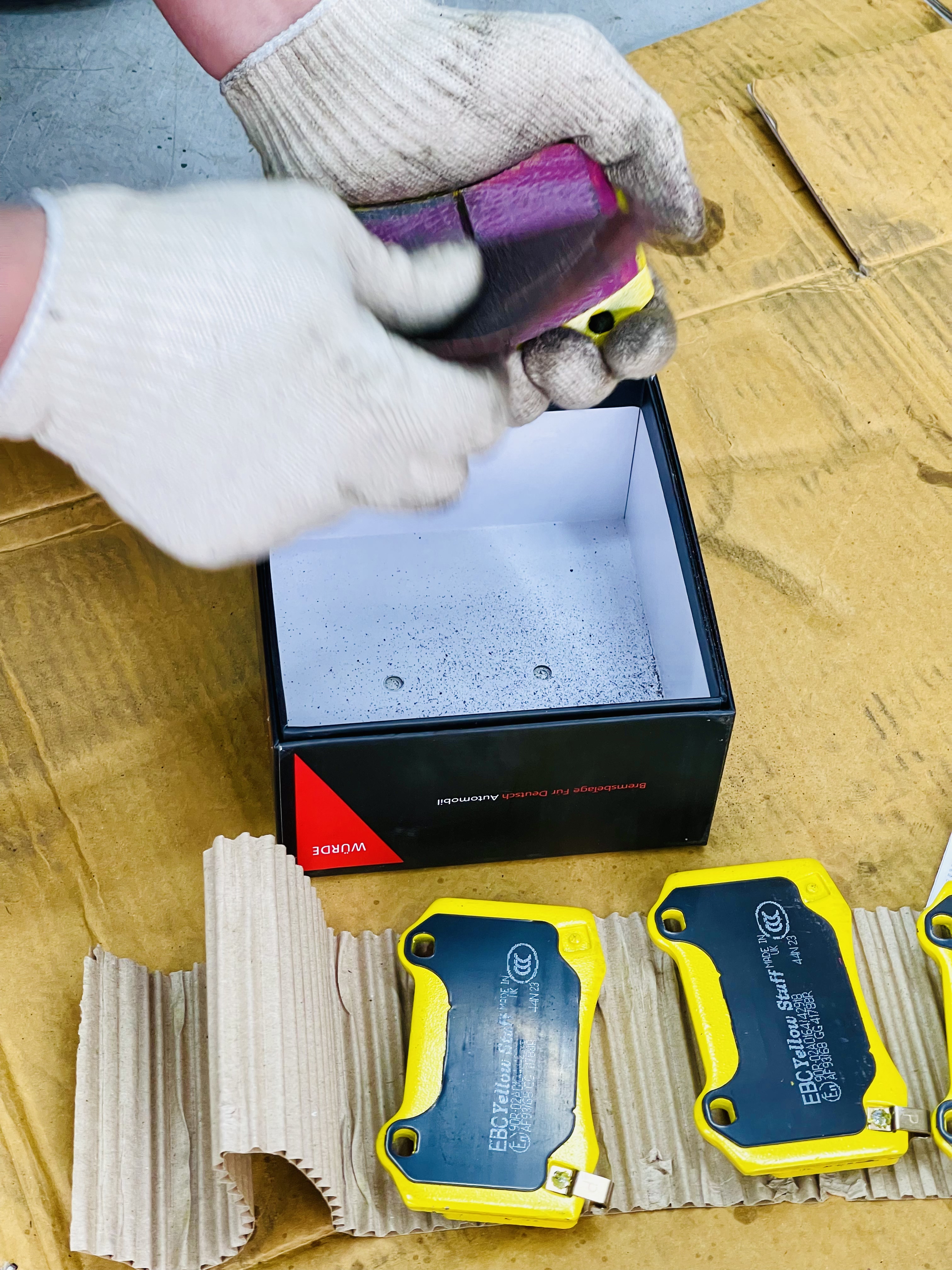

새로운 패드는 EBC 옐로스터프











기존에 사용하던 패드와 비교
그렇게 큰 차이는 없어서 잘 보관 후
향후 사용하기로 합니다.

전륜의 경우 브레이크 패드 센서가 없는 타입

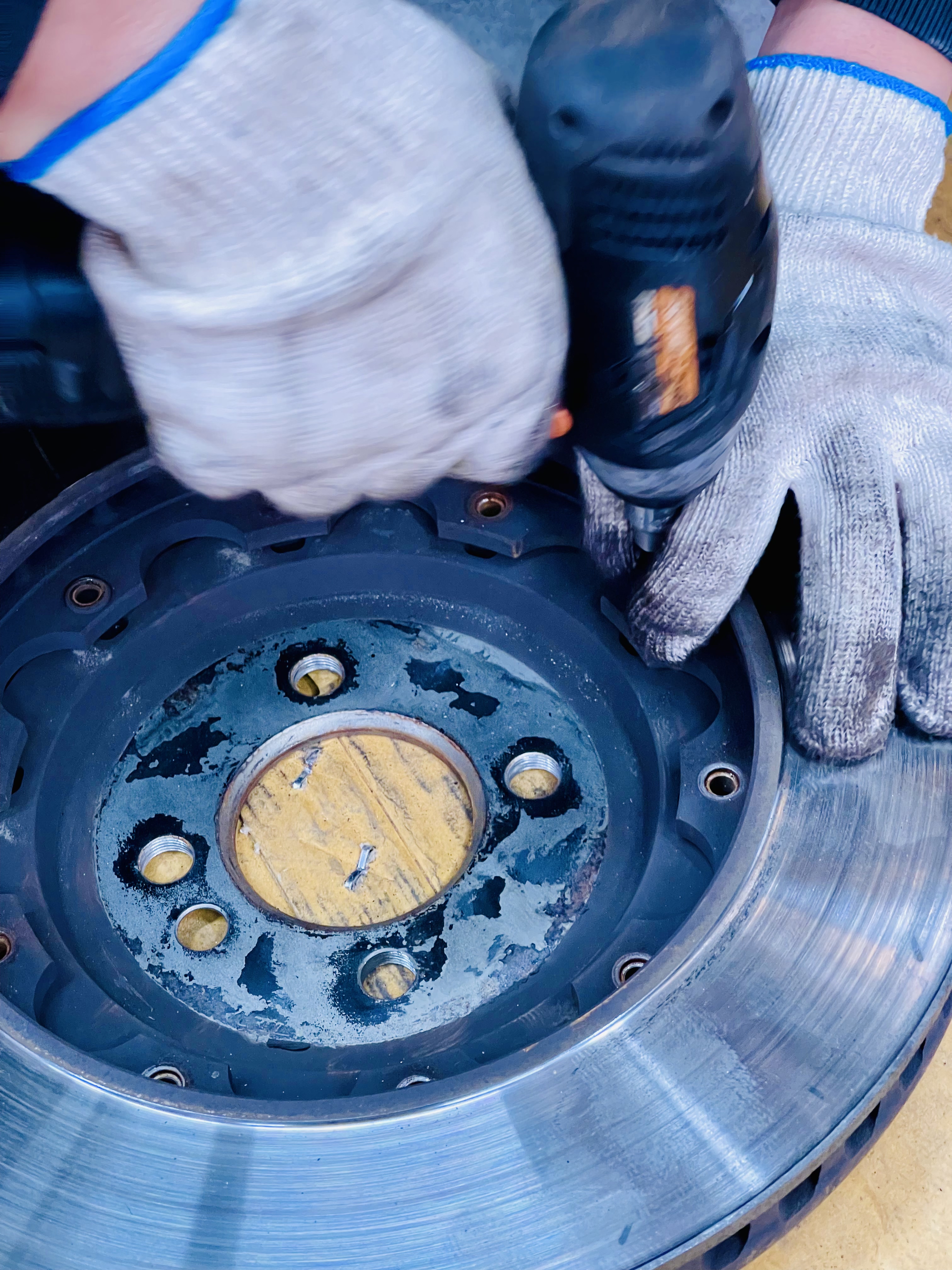

기존에 사용하던 디스크에서 필요부품을
탈거하여 새로운 디스크 로터에 이식

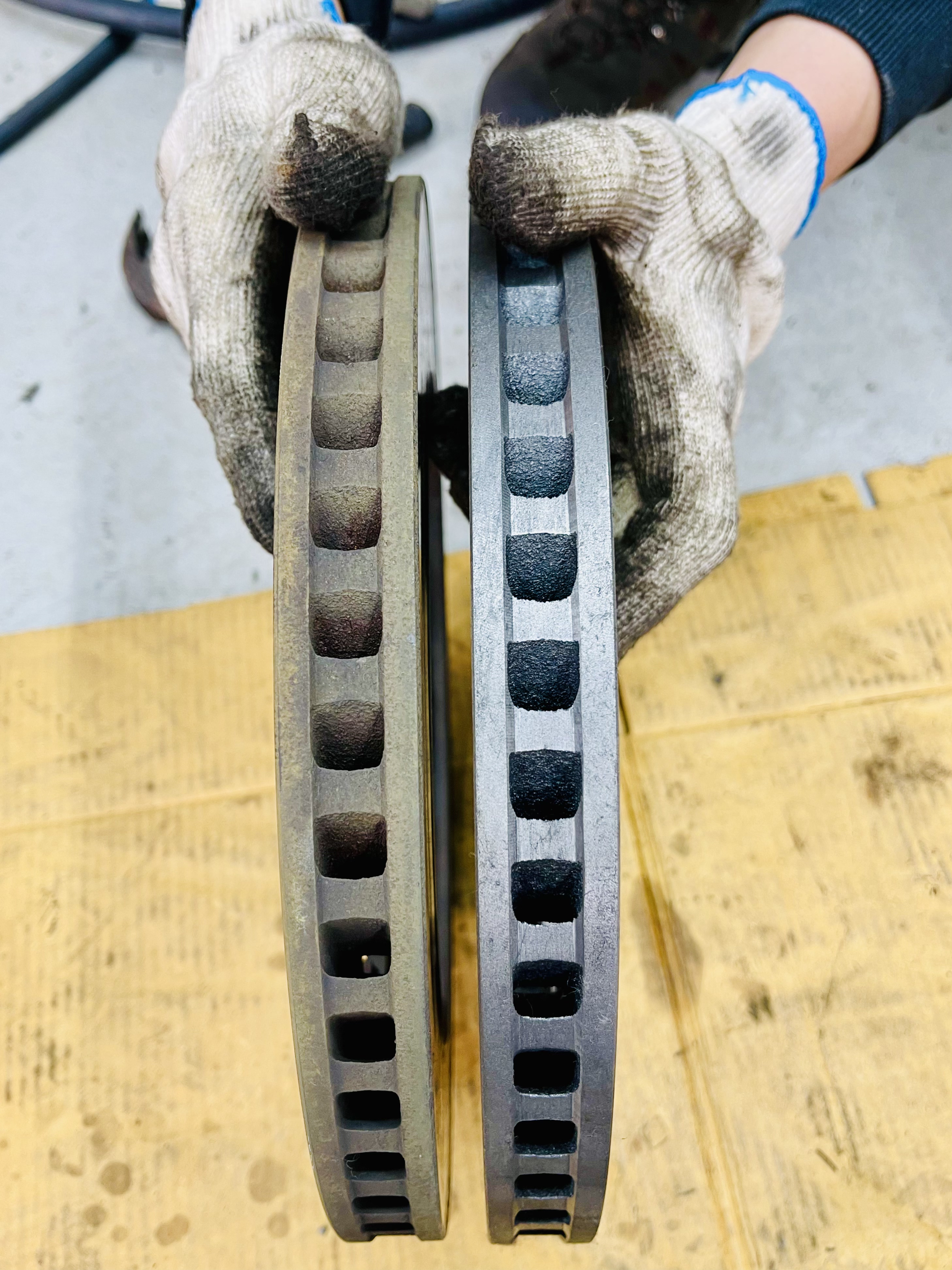

좌측이 기존에 사용한 디스크로터
우측이 새로운 디스크로터

한눈에 봐도 곡선이 없음을 확인할 수 있으며
이렇게 까지 사용하면 안 됩니다 ㅜㅠ











육안으로는 기존 제품과의 큰 차이는 없네요.

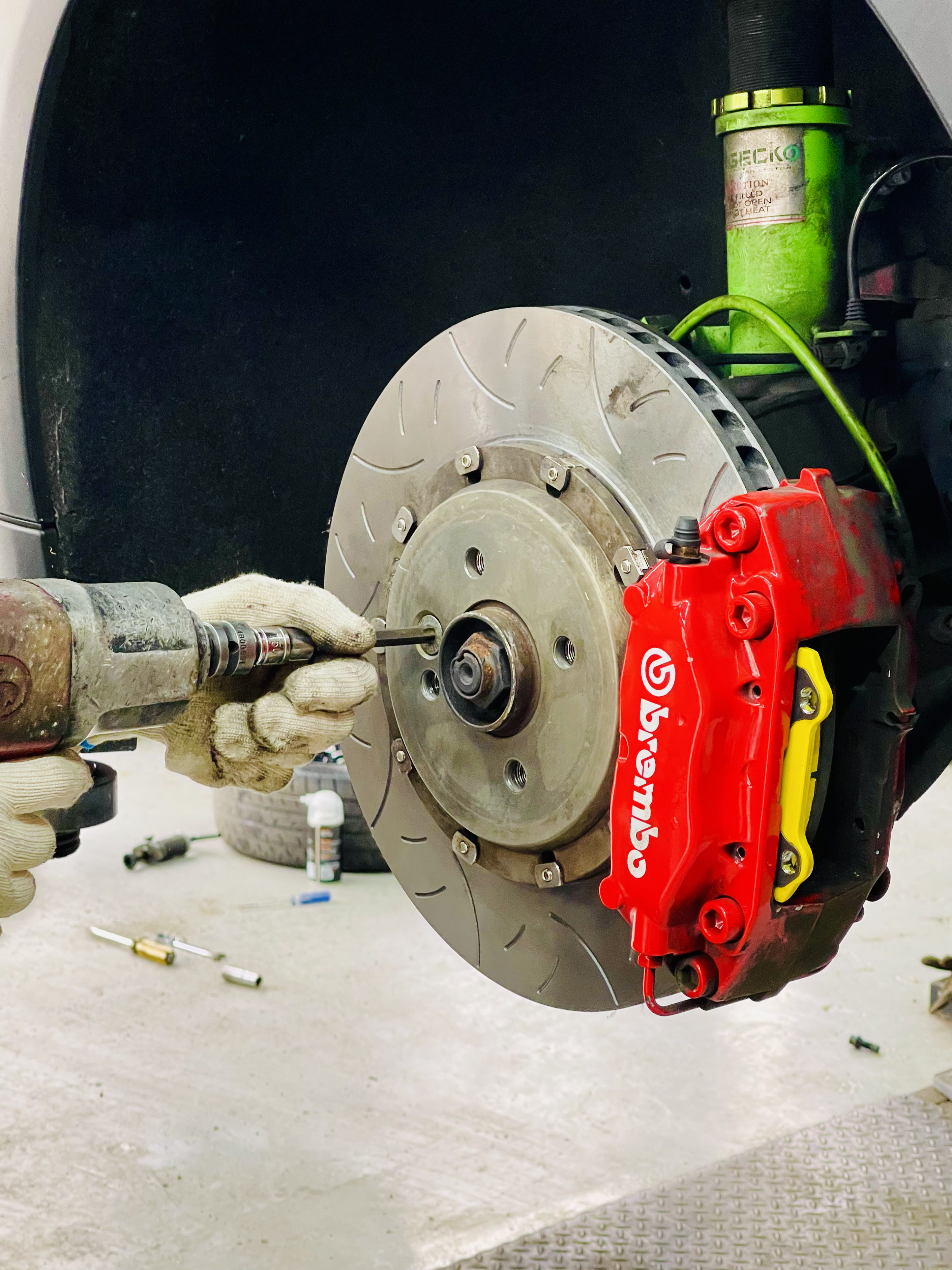

새로 온 디스크로터에 기존 부품을 이식하고

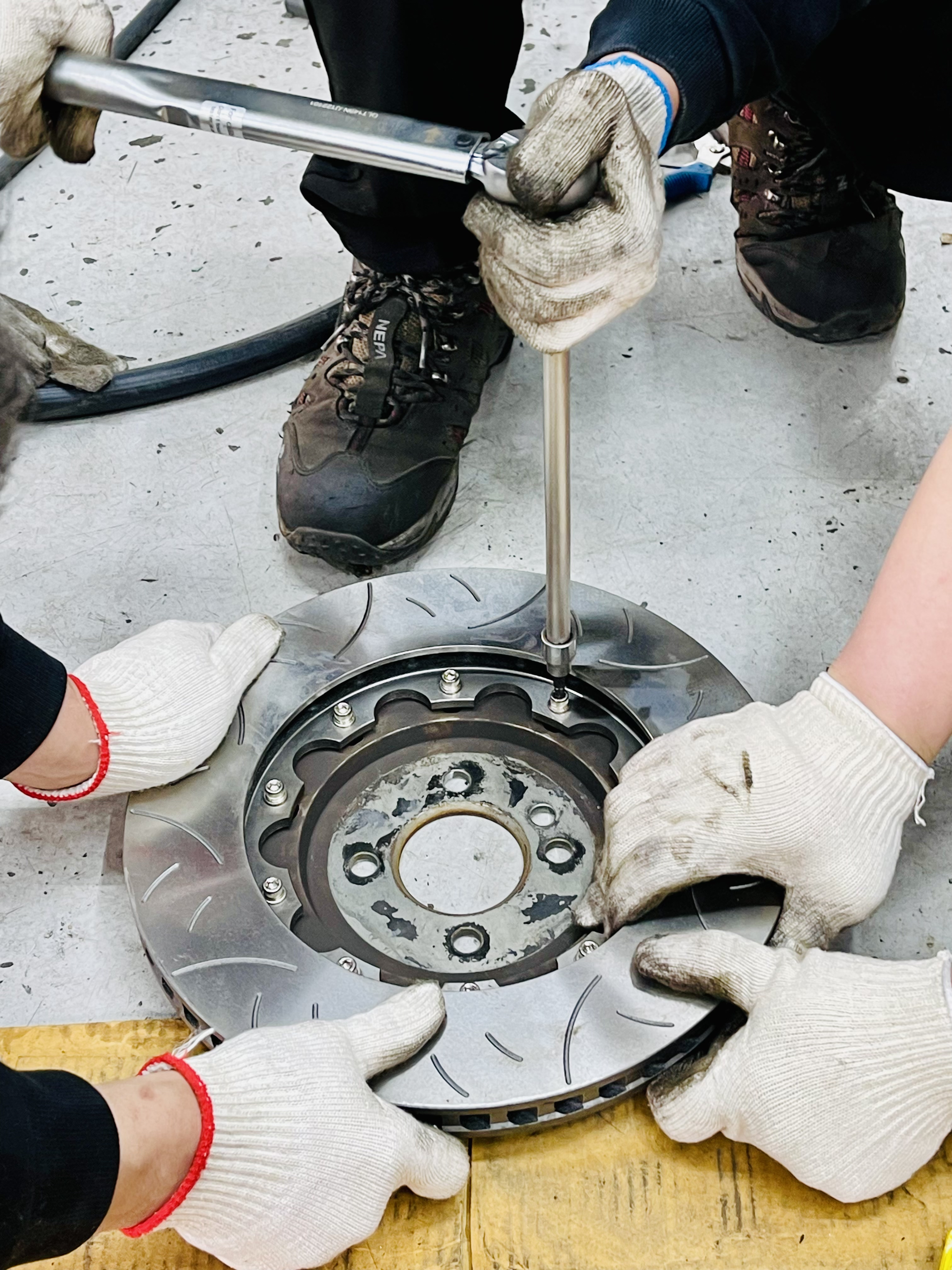

토크 렌치로 마무리











전 직원 다 같이 모여서 작업 ㅎㅎ

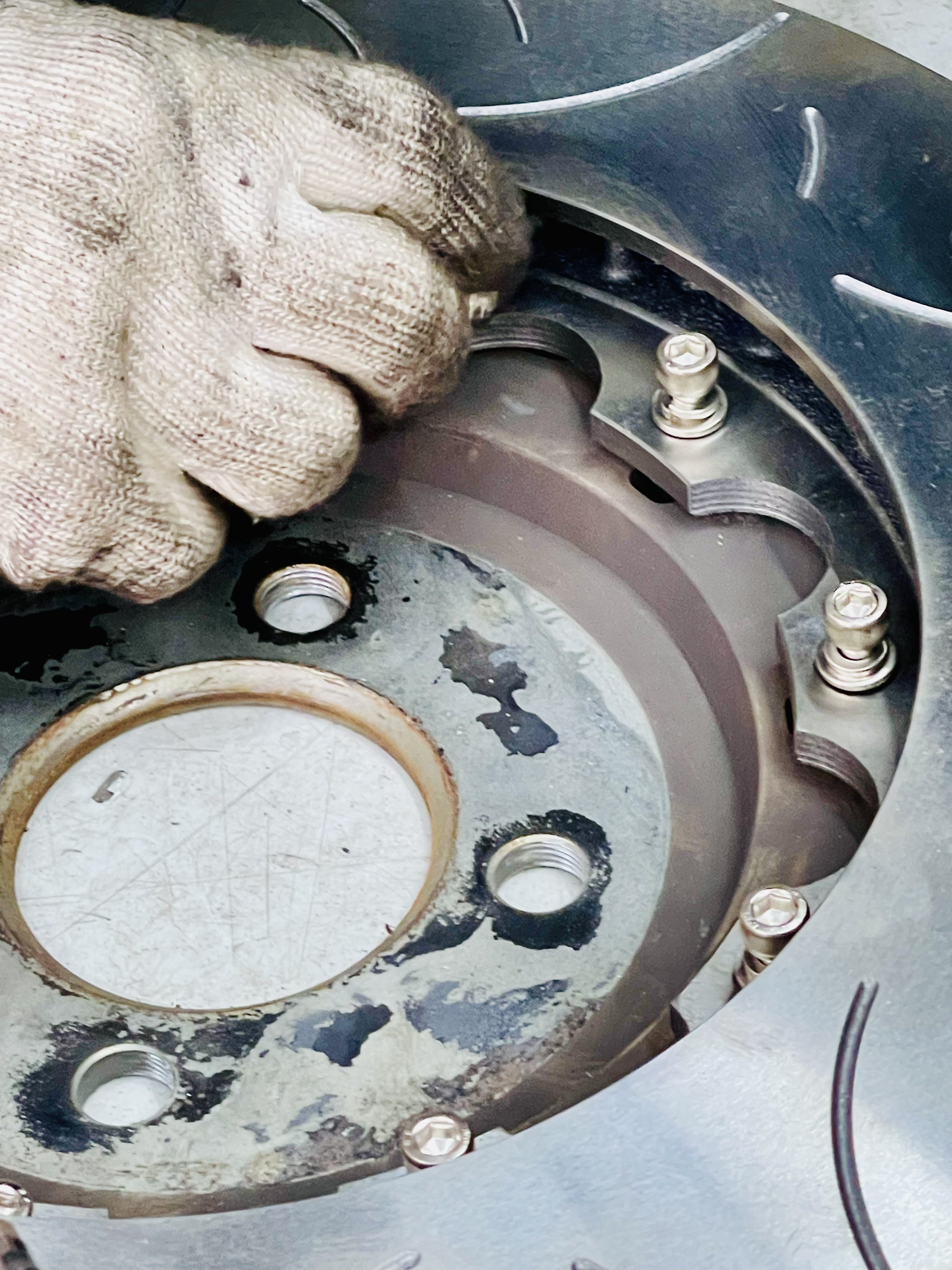

디스크로터와 하우징의 피팅을
벨플로팅 소재를 적용한 제품

벨하우징(AL)과 로터(STEEL)가 2피스로
피팅되며, 피팅은 스프링재를 사용한 각각의 피팅
적용하여, 강도와 내구성을 최대한 확보하고
열방출성을 극대화한 제품











디스크로터의 소재는 내열성과 변형이 적은 소재를 적용하여,
고온에서도 꾸준한 성능을 발휘할 수 있도록 하였으며,
두랄루민 소재의 벨하우징을 적용하여,
고성능과 함께 경량화된 제품으로 제작된 주문제작 모델











벨플로팅의 특징으로는 피팅 시 스프링 작용을 하는
소재를 적용하여 토러와 하우징 간 열방출 통로,
공간확보와 제동시의 떨림억제는 물론 열전도율을 낮추는 효과를 나타내고
세계적인 고성능 브레이크시스템에서 적용되는 타임의 모델











디스크로터는 열방출이 뛰어난 벨틸레이티드를 적용하였고
마칠에 의해 열을 가진 로터는 벨틸레이티드 핀(Ventilated Fin)에 의해
방열되어, 쿨 다운(Cool Down) 됩니다.

최적의 열방출을 위해 핀의 간격과 적정 핀 수를 적용하여
내구성과 변형에 탁월한 효과!











후륜 패드를 교체하는 과정에서
기존 작업자의 정비성을 엿볼 수 있는
경험 안 해도 될 난관봉착

다음 작업자를 위해서도 제발 잘합니다!











리어 브레이크 패드의 경우도
마모가 거의 다 되었기에 교체











좌측이 새것 / 우측에 기존







여러 난관이 있었지만
해결사답게 무사히 해결하여 장착











전륜, 후륜 브레이크 패드 교체완료
마무리

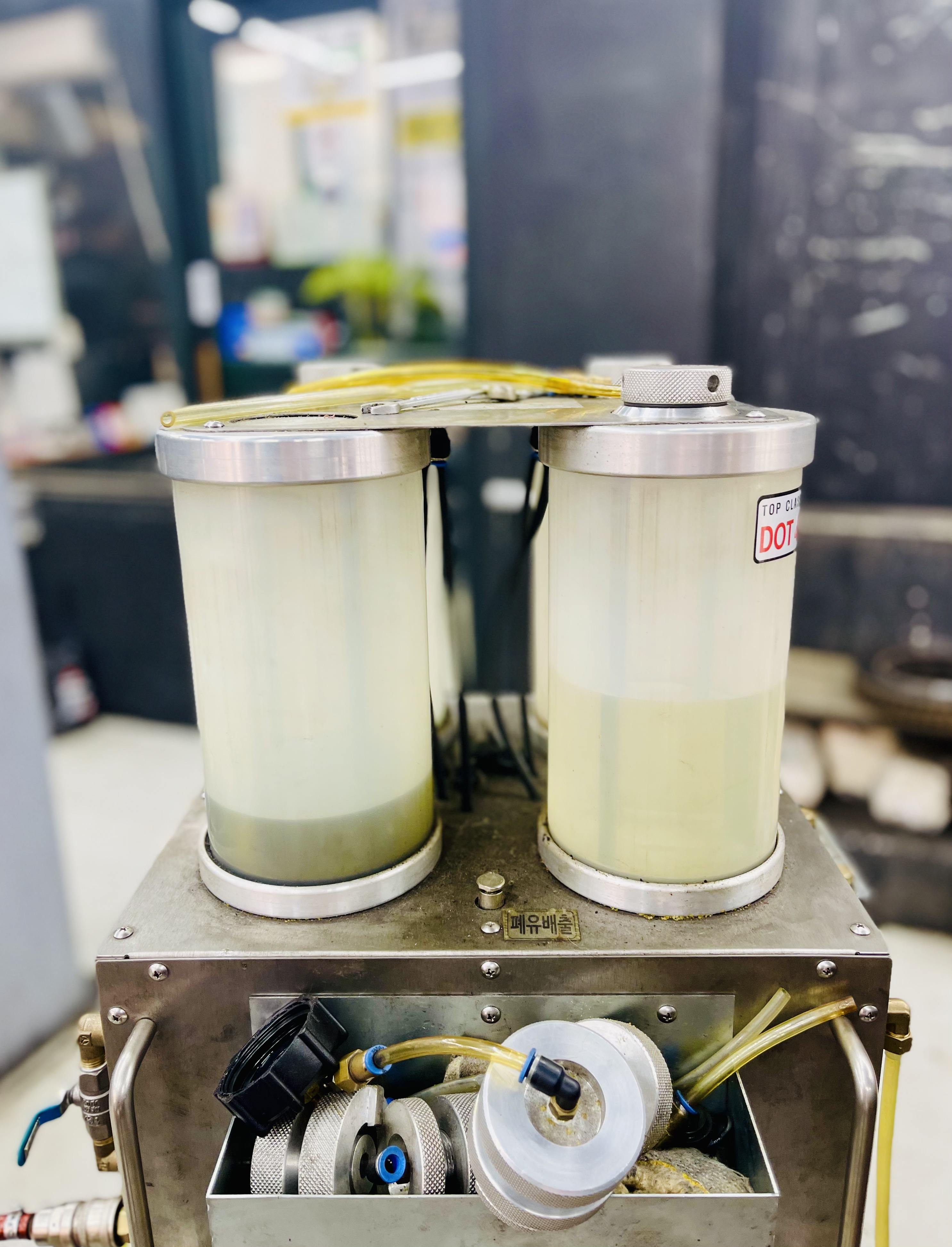

순환식으로 브레이크 오일 교체
피닉스 DOT4











좌측이 폐유 / 우측이 신유











브레이크 오일까지 교체완료!











영롱하네요!

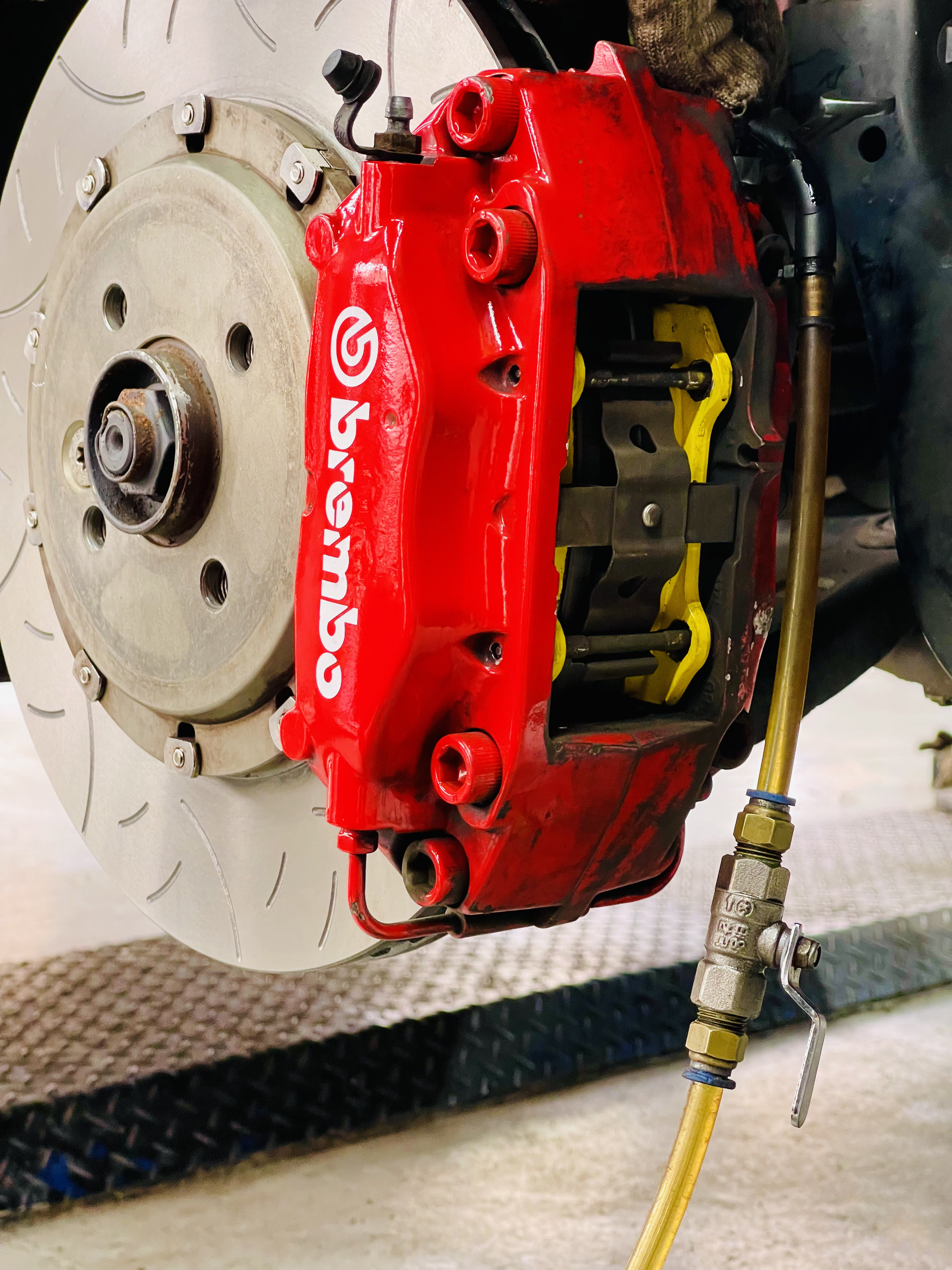

330MM 디스크로터에 옐로우패드











마지막 공기압 38 psi











최종 진단기 점검과 시운전까지
이상 없음으로 출고완료!
